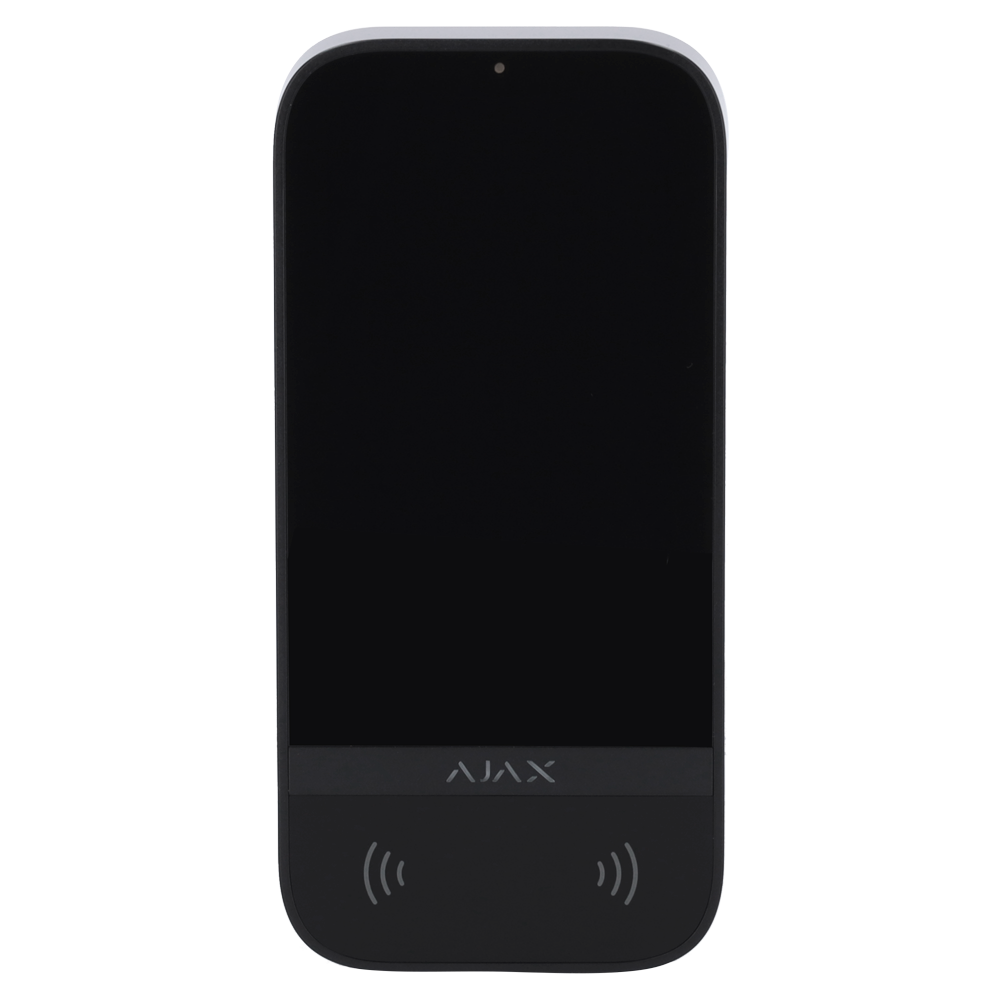

AJ-KEYPADTOUCHSCREEN-B

Le clavier KeyPad TouchScreen-B combine l’ergonomie d’un grand écran tactile avec une interface similaire à celle de l’application mobile, pour simplifier le pilotage d’un système d’alarme et de domotique. Il permet d’armer/désarmer l’installation, de commander des groupes, d’exécuter des scénarios d’automatisation, de gérer des cartes ou badges RFID (DESFire®), et d’autoriser l’accès via smartphone (BLE). Il fonctionne sans fil, avec le protocole radio bidirectionnel « Jeweller » 868 MHz, et intègre des fonctions anti-sabotage, tamper, notification d’ouverture ou tentative d’accès. Un clavier idéal pour les intégrateurs sécurité et domotique souhaitant proposer une interface haut de gamme et flexible, tout en conservant certification grade 2.

Caractéristique principale :

• Écran tactile IPS 5″, résolution 480 × 854 px.

• Communication radio sans fil bidirectionnelle 868 MHz (Jeweller) avec portée jusqu’à ~1 700 m en champ libre.

• Authentication multiple : codes d’accès, badges/cartes RFID (Mifare DESFire® EV1/EV2), smartphone via BLE.

• Commande complète : armer/désarmer, groupes, scénarios domotique (jusqu’à 6 automatisations).

• Protection anti-sabotage (tamper, vis de fixation, blocage après tentatives).

• Alimentation : 6 × piles AA 1,5 V (autonomie environ 1,5 an) ou alimentation externe 12 V DC.

• Boutons panique configurables pour : alerte panique, feu ou aide urgent.

• Mode jour/nuit, réglage automatique luminosité de l’écran, activation à l’approche.

• Compatible avec centrales HUB2, HUB2 Plus, Hub Hybrid et répéteurs ReX 2.

• Certification : Grade 2 (EN 50131-2-2 / EN 50131-3 selon pays).

Fiche technique :

AJ-KEYPADTOUCHSCREEN-B

Support & Présentation

Type de produit : clavier/système de commande tactile sans fil
Usage : gestion d’alarme, contrôle d’accès, domotique
Application : installations résidentielles, tertiaires, ERP, projets intégration sécurité/domotique

Dimensions & Spécifications

• Dimensions : 172 mm (H) × 82 mm (L) × 26 mm (P)

• Poids : 327 g

• Température de fonctionnement : –10 °C à +40 °C

• Humidité maximale admissible : jusqu’à 75 % HR

• Fréquence radio : 868 MHz (Jeweller)

• Portée max radio en espace libre : jusqu’à ~1 700 m

• Résolution écran : 480 × 854 px

• Nombre maximum de codes/barres d’accès : jusqu’à 200 utilisateurs (cartes/badges)

• Alimentation externe : 10,5-14 V DC, consommation jusqu’à 0,4 A (lorsque alimenté externement)

Matériaux & Résistances

• Boîtier : plastique ABS

• Usage intérieur uniquement

• Fixation via support mural, vis de sécurité anti-détachement

• Anti-sabotage : tamper ouverture et fixation, blocage après accès non autorisé

Performances & Conditions d’usage

• Fonction principale : gestion intuitive et sécurisée des systèmes alarme/domotique depuis un clavier tactile mural

• Installation : fixation murale, appairage radio avec centrale, configuration utilisateurs/codes/scénarios

• Maintenance : faible maintenance ; remplacer piles selon indicateur, vérifier radio, mises à jour OTA disponibles

• Conditions : éviter installation dans zones très humides ou températures extrêmes ; vérification de portée radio selon environnement

Installation & Utilisation

Étapes d’installation :

1. Couper l’alimentation électrique puis fixer le support mural fourni.

2. Appairer le clavier à la centrale via l’app dédiée.

3. Configurer utilisateurs, cartes/badges, codes, anchorage BLE/smartphone.

4. Installer les piles ou alimentation externe et remettre sous tension.

5. Tester armer/désarmer, groupes, scénarios et fonctions panique.

6. Mettre en service, documenter emplacement, code, utilisateur dans registre SSI ou dossier sécurité.

Applications typiques :

• Entrées principales d’habitation ou bureaux – affichage large et accès rapide

• Postes de contrôle ou surveillance – panorama visuel et commande multi-groupes

• Intégration domotique – pilotage lumière, volets, scénario « départ/vacances » depuis clavier

• ERP ou locaux sensibles – interface haut de gamme avec authentification multisupport

Contenu :

• 1  Clavier KeyPad TouchScreen-B
• 1  Support mural SmartBracket
• 1  Notice d’installation rapide (multilingue)
• Accessoires de fixation, vis de sécurité, éventuel câble alimentation externe
